4.6. Объемные компрессоры. Принцип действия. Классификация. Основные параметры.

Сжатый воздух получается с помощью различного типа компрессоров. Компрессоры низкого давления называют вентиляторами и применяют для перемещения и подачи воздуха в калориферы сушильных установок, воздухоподогреватели, топки, а также для преодоления сопротивления движению газов, чтобы обеспечить тягодутьевой режим в различных установках.

По принципу устройства и работы компрессоры делятся на две группы – объемные и лопаточные. Объемные компрессоры подразделяются на поршневые и ротационные, а лопаточные – на центробежные и осевые (аксиальные). Несмотря на конструктивные различия термодинамические принципы их работы аналогичны между собой.

Объемный компрессор – это компрессор статического сжатия, которое происходит в нем вследствие уменьшения объема, где заключен газ.

Классификация объемных компрессоров

По степени сжатия газа (отношения давлений):

  • Компрессоры, у которых отношение р21=3-1000 ата (0,3-98 МПа);
  • Газодувки, у которых отношение р21=1,1-3 ата (0,11-0,3 МПа).
  • Эксгаустеры (вакуум), у которых отношение р21=0,05-0,02 ата (0,005-0,002 МПа).

По производительности:

  • малые — объемной производительностью до 0,015 м3/с;
  • средние — от 0,015 до 1,5 м3/с;
  • крупные — более 1,5 м3(практически — до десятков кубометров в секунду).

По принципу действия:

  • Поршневые, характеризуемые возвратно-поступательным движением поршня в цилиндре и принужденным сжатием газа вследствие уменьшения объема рабочей камеры;
  • Ротационные, характеризуемые непрерывным вращением ротора и принужденным сжатием газа.

Классификация поршневых компрессоров

По числу ступеней:

  • Одноступенчатые (со степенью сжатия р21=2-8);
  • Двухступенчатые (р21=8-50);
  • Многоступенчатые (р21=50-1000).

По расположению осей цилиндров компрессора:

  • Горизонтальныыые;
  • Вертикальные;
  • V-образные;
  • W-образные;
  • Звездообразные.

Классификация ротационных компрессоров

По конструкции:

  • пластинчатые
  • с жидкостным поршнем
  • газодувки

По числу ступеней:

  • Одноступенчатые (со степенью сжатия до 0,4 МПа);
  • Двухступенчатые (до 0,8 МПа).

Основные параметры

Сжатие газа сопровождается изменением его давления и температуры. Теоретически можно представить два предельных случая сжатия газов, причем все реальные процессы сжатия газов будут являться промежуточными между ними.

В первом случае вся теплота, выделяющаяся при сжатии газа, полностью отводится наружу, и процесс изменения состояния газа, т.е. изменение его объема и давления, протекает при одной постоянной температуре; такой процесс называется изотермическим.

Во втором случае, наоборот, вся теплота, выделяющаяся при сжатии газа, полностью остается внутри газа, повышая его температуру, при этом потери тепла в окружающую среду отсутствуют; такой процесс называется адиабатическим.

Механическая работа затрачиваемая на сжатие газа, при изотермическом процессе равна

Lиз=p1V1ln(p2/p1)   [кгс∙м]

где p1, p2 – начальное и конечное (после сжатия) давление газа [кгс/м2];

V1 – начальный объем газа [м3].

Работа затрачиваемая на сжатие газа, при адиабатическом процессе равна

Lад=[k/(k-1)]p1V1[(p2/p1)k-1/k -1]  [кгс∙м]

где k – показатель адиабаты; k=cp/cv.

Количество тепла, которое выделяется при изотермическом сжатии:

Qиз=RT∙ln(p2/p1)=(cv - cp)T∙ln(p2/p1) [ккал]

где T – абсолютная температура, при которой протекает процесс сжатия [К];

cv,cp – теплоемкость газов при постоянных объеме и давлении [ккал/кгс∙°С].

Тепло, которое выделяется при адиабатическом сжатии:

Qад=cp(T2 – Т1)=i2 – i1 [ккал/кгс]

где i1, i2 – теплосодержание газа в начале и конце сжатия.

Если в течение процесса сжатия газа тепло отнимается в меньшем количестве, чем это необходимо при изотермическом сжатии, что и происходит во всех реальных процессах сжатия, такой процесс будет называться политропическим. Механическая работа при политропном процессе равна

Lпол=[m/(m-1)]p1V1[(p2/p1)m-1/m -1]  [кгс∙м]

где m – показатель политропы.

Зная, какую работу теоретически необходимо затратить на сжатие газа заданного давления, и К.П.Д. машины, производящей сжатие, определяют мощность машины по уравнению

N=L/102η [квт]

Где L – затрата работы на сжатие [кгс∙м/с];

η – К.П.Д. машины.

Принцип действия

Поршневые компрессоры



Газ сжимается в результате возвратно-поступательных движений поршня. Поршневой компрессор состоит из цилиндра 1, в котором передвигается поршень 2, снабженный уплотнительным поршневым кольцом 3. Поршень приводится в возвратно-поступательное движение кривошипно-шатунным механизмом. Цилиндр герметически закрыт крышками, в каждой из которых имеются по две клапанные коробки. При ходе поршня справа налево в пространстве позади поршня создается разряжение, вследствие чего открывается всасывающий клапан 4 и газ засасывается по трубопроводу 5 в цилиндр компрессора; при этом нагнетательный клапан 6 закрыт.

В это же время находящийся в цилиндре впереди поршня газ сжимается до такой степени, что его давление оказывается достаточным для преодоления сопротивления нагнетательного клапана 7. Тогда клапан 7 открывается и на всем остальном протяжении хода поршня сжатый газ выталкивается в нагнетательный трубопровод 8; при этом давление его остается приблизительно постоянным.  При обратном ходе поршня слева направо клапаны 4 и 7 закрыты, а клапан 9 вследствие разряжения открывается; затем происходит открытие клапана 6. Дальше процесс протекает так же, как и при движении справа налево.

Ротационные компрессоры

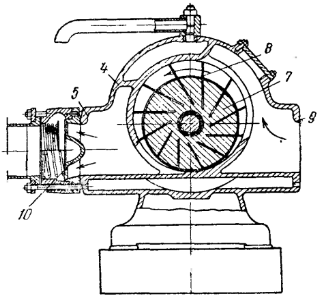

В цилиндрическом корпусе 4 эксцентрично по отношению к оси корпуса вращается ротор 7, насаженный на вал. Ротор имеет ряд прорезей, в которые вставлены подвижные стальные пластины 8. При вращении ротора пластины выдвигаются центробежной силой из прорезей, прижимаются к внутренним поверхностям корпуса.

При вращении ротора с пластинами, образуются замкнутые пространства (камеры) в корпусе, куда засасывается некоторый объем газа низкого давления; при дальнейшем движении пластин это пространство суживается, газ сжимается и выталкивается в нагнетательный трубопровод 5. На выходе из компрессора установлен обратный клапан 10.

При вращении ротора пластины разделяют серповидное рабочее пространство в корпусе на камеры разной величины, объем которых уменьшается от всасывающего штуцера 9 к нагнетательному 5. выходе из компрессора установлен обратный клапан 10.
