1.1. Экстракция. Равновесие в системах жидкость-жидкость. Методы эк­стракции.

ЭКСТРАКЦИЯ

Физическая   сущность  процесса   экстракции

Экстракцией называют процесс разделения смеси компонентов, входящих в состав твердой или жидкой фаз, путем обработки их жидким растворителем.

Жидкие нефтепродукты впервые были разделены при помощи растворителя А. М. Бутлеровым в 1870 г. Этот процесс разделения был использован впоследствии К. В. Харичковым для так называемой холодной фракционировки нефтепродуктов. В дальней­шем процесс экстракции получил широкое промышленное распро­странение при очистке масел, дизельных топлив, керосина; для выде­ления ароматических углеводородов, при извлечении озокерита и церезина из песчаных пород, насыщенных этими веществами, и т. д.

Разделение при помощи экстракции основано на использовании растворителей, обладающих способностью избирательно растворять одни компоненты и не растворять или ограниченно растворять другие.

В результате контакта растворителя с разделяемой смесью образуются две жидкие фазы или жидкая и твердая фазы, между которыми распределяется извлекаемое вещество.

При экстракции состояние равновесия фаз в общем случае харак­теризуется законом равновесного распределения

                                               с12                 (10. 1)

где с1  и с2 — соответственно   концентрации   извлекаемого   вещества

в образующихся при экстракции фазах; К — коэффициент   распределения,   зависящий от природы компонентов системы, состава и температуры.

Значение коэффициента К определяют экспериментально, и для данной системы он является величиной постоянной.

В промышленных условиях при разделении жидкого нефтяного сырья используют такие растворители, как фурфурол, фенол, жидкий сернистый ангидрид, диэтиленгликоль и др.

озокерита   и  церезина  из   горных  пород в  качество  растворителя обычно применяют бензин.

При выборе растворителя необходимо учитывать его избирательность и растворяющую способность. Чем больше избирательность растворителя, тем выше четкость разделения компонентов, т. е. тем больше коэффициент распределения К [уравнение (10.1)]. Чем выше растворяющая способность растворителя, тем большее количество извлекаемых компонентов может быть в нем растворено и тем, следо­вательно, меньше расход растворителя. Оба эти свойства раствори­теля для данной разделяемой смеси зависят от температуры экстрак­ции. При повышении темпе­ратуры избирательность растворителя уменьшается, а его растворяющая способность воз­растает. При понижении температуры наблюдается обратная зависимость.

Разделение при помощи процесса экстракции может быть осуществлено только при условии, что смесь растворителя и разделяемого вещества образует двухфазную систему, что обеспечивается соответствующим выбором температуры экстракции  и соотношения между количеством растворителя и разделяемой смеси. При небольшом расходе растворителя последний полностью растворяется  в исходной смеси, образуя одну фазу.  При большем расходе растворителя исходная смесь  растворяется  в  растворителе,  также образуя  одну фазу.

Каждому количественному соотношению растворитель — исходная разделяемая смесь соответствует определенное значение температуры, при которой н выше которой данная смесь образует одно­фазную систему.

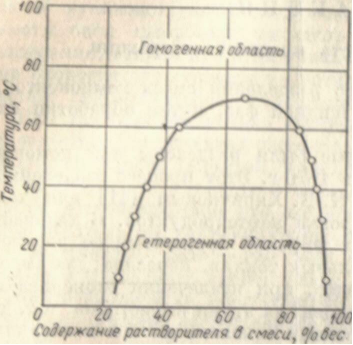

На рис. 10. 1 приведена кривая растворимости, устанавливающая связь между температурой растворения и составом смеси раствори­теля и исходного сырья. Избирательность и растворяющая способность растворителя, так же как и температура полного растворения, могут быть в известной степени изменены включением в систему растворитель — разделяемая смесь дополнительного компонента, влияющего на взаимно растворимость исходной системы.

Повышение температуры растворения, понижение растворяющей способности растворителя и повышение его избирательности могут быть достигнуты добавлением в систему компонента, который хорошо растворяется в растворителе и не растворяется или плохо растворяется в исходной разделяемой смеси. Такой метод понижения взаимной растворимости  компонентов широко  применяется  при очистке масел фенолом с использованием воды в качестве дополнительного компонента.

Для повышения взаимной растворимости компонентов, понижения температуры растворения и избирательности растворителя в систему добавляют компонент, хорошо растворяющийся как в растворителе, так и в исходной смеси. Такова роль бензола при очистке масел жидким сернистым ангидридом.

При  экстракции  необходимо  обеспечить  интенсивное  контактирование  растворителя с исходной смесью, что способствует приближению системы к состоянию равновесия, а затем разделение образующихся фаз.

Скорость расслаивания в основном зависит от разности плотностей образовавшихся при экстракции фаз, степени дисперсности и вязкости среды, что в конечном счете зависит от природы растворителя и разделяемого сырья и от температуры экстракции.

Процессы в системах жидкость-жидкость находят широкое применение в хим. н/п и н/х и других отраслях пром-ти.

Экстракция в системе жидкость-жидкость представляет собой диффузионный процесс, протекающий с участием двух взаимно нераст-ых или ограниченно раст-ых жидких фаз м/у которыми распределяется в-во (или несколько в-в).

Для повышения скорости процесса исходный р-р и экстрагент приводят в тесный контакт осуществляемый обычно многократно.в результате взаимодействия фаз получают экстракт - р-р извлеченных в-в в экстрагенте и рафинат - остаточный исходный р-р, из которого с той или иной степенью полноты удалены экстрагируемые компоненты. Полученные жидкие фазы (экстракт и рафинат) отделяются друг от друга отстаиванием, иногда центрифугированием или другими механическими способами. После этого производят извлечение целевых продуктов из экстракта и регенерацию экстрагента из рафината.

Фазовое равновесие в системе ж-ж определяет предельные концентрации экстракта и рафината. Данные о равновесии необходимы при выборе экстрагента, технологической схемы процесса, конструкции и размера (высоты и длины) апп., для расчета оптимального соотношения потоков экстрагента и исходного раствора, а также для выяснения других условий проведения процесса.

Состояние равновесия в системе ж-ж определяется равенством хим. потенциалов распределяемого в-ва в обеих фазах.

Количественно равновесие выражают двумя способами. Обычно его характеризуют отношением равновесных концентраций распределяемого в-ва в фазах, или коэффициентом распределения:

m=у*/х,

где у* и х – равновесные концентрации распределяемого в-ва в экстракте и рафинате.

Методы экстракции.

При экстрации неорганических в-в обычно извлекают одно или несколько в-в из водной фазы одним экстрагентом.

При разделении экстракцией смесей орг. в-в в зависимости от числа применяемых экстрагентов различают:

- экстракцию одним экстрагентом в системах, состоящих минимум из трех компонентов (двух разделяемых компонентов разделяемого р-ра и экстрагента);

- экстракцию двумя экстрагентами (фракционная экстракция) в системах, состоящих минимум из четырех компонентов (двух компонентов исходного р-ра, распределяющихся м/у двумя несмешивающимися экстрагентами).

 Экстракция одним экстрагентом наиболее распространена.
